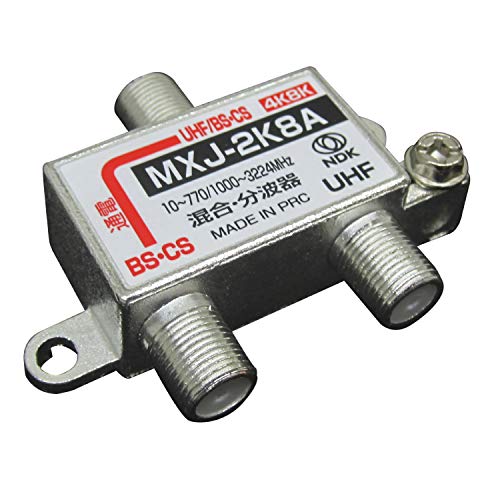

二幸電気工業 屋内用分波混合器4K8K放送対応亜鉛ダイキャストケース 小型 軽量取り回しに最適 MXJ-2K8A

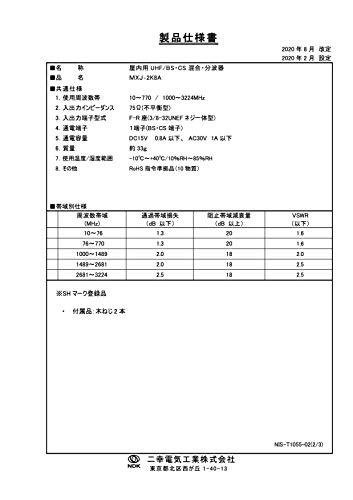

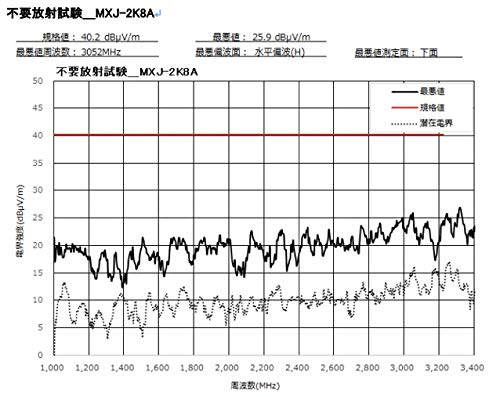

【小型・軽量な筐体デザイン】プラボックス内等の狭いスペースでの配線工事を考え、分配器のボディ筐体を小型・軽量化しました。 【高い電気的特性】4K8K放送等の高い周波数帯域でも高い電気的特性を有しております。高性能部品で設計された当製品は、高周波帯域でも低損失で信号を分波（混合）します。 【JEITA規格 SH基準を準拠した高い遮蔽性】昨今の電波の漏れ・侵入を防ぐべく、筐体ボディの裏蓋は半田付けで完全密封しており、結果高い遮蔽性（シールド性）を実現しました。 裏蓋が圧入で筐体ボディに装着されるタイプは、圧入部分からの電波の漏れや飛び込みが発生します。当製品は半田付け方式により当問題を解決しています。 【F端子内の中心コンタクト】分配器に挿入されるケーブルピン（芯線）との接触をとり、接続信頼性を担保する為に、銅素材に金メッキを施した板バネコンタクトを採用しています。バネ性が高い為、万が一太い（7C）・細い（3C）ケーブルピン（芯線）がF座端子に挿入されたとしても接触は担保できる為、接触不良にはなりません。（規定のケーブルピン（芯線）径のものをご使用下さい。） 【一端子通電型】IN-OUT間が通電型の為、当端子を通してTVから衛星アンテナへの電源重畳が可能です。※非通電の全端子には、DCカットコンデンサを組み込み、不要な電源（DC 15V）が流れてもGNDとショートしません。（OUT端子から間違って通電させても安全です。） 【大量生産によるコスト低減】二幸電気工業の設計で、海外大型製造工場で大量生産を行っており、コストパフォーマンスの高い商品をご提供しております。SH認定品でも他社より安く！ 【JEITA規格SHマークとは】SHマーク（スーパーハイビジョン受信マーク）は、ＢＳ・１１０度ＣＳ右左旋放送受信帯域に対応した機器のうち、一般社団法人 電子情報技術産業協会で審査・登録され、一定以上の性能を有するスーパーハイビジョン衛星放送受信に適した衛星アンテナ、受信システム機器に付与されるシンボルマークで、その性能を証明するものです。 【製品仕様】▼周波数帯域 10MHz - 3224MHz　▼入出力インピーダンス 75 (不平衡型)　▼入出力端子型式 F-R 座(3/8-32UNEF ネジ一体型)　▼通電端子 1端子　通電容量 AC30V 1A以下(DC15V 0.8A以下)　▼使用温度範囲　-10℃ - +40℃/10% (RH~85%RH)　▼RoHS準拠 【梱包】ビニール袋1個梱包（シーリングビニール袋） 【同梱（付属）品】壁面取り付け用のビス（1pc）
