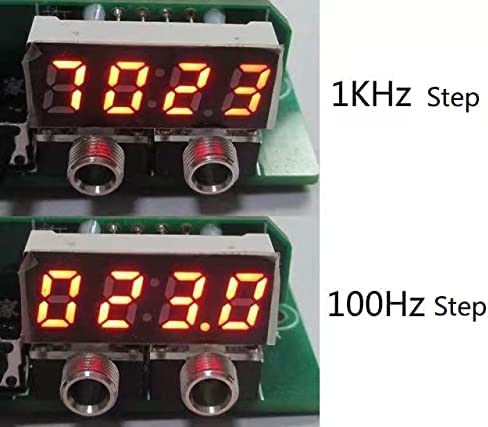

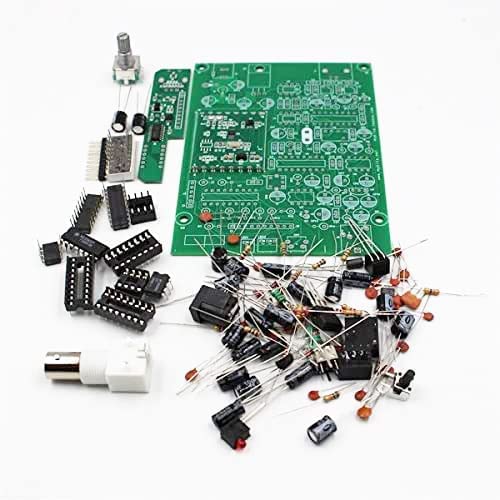

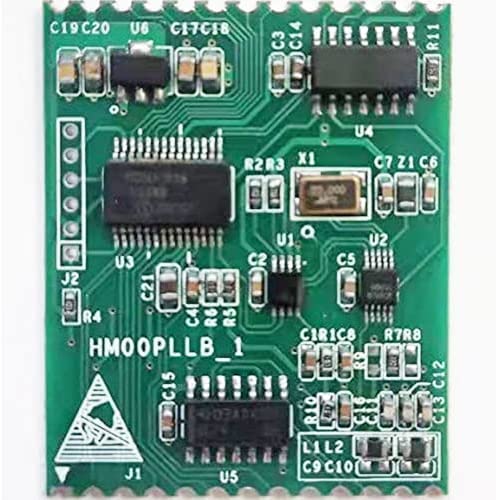

主制御基板のパッチデバイスはあらかじめ溶接され、スタンプホール形式でベースプレートに接続されています。シングルチップ・マイコンはpic16f1938を採用し、PLL局部発振器を内蔵し、水晶発振器のキャリブレーション設定をサポートし、独自の周波数表示回路を持っています(7セグメントLEDニキシー管使用、表示単位は1kHz、写真は色差があり、実際の色は赤です。動作周波数は7.000~7.100mhzをカバーし、1kHzまたは100Hz単位で設定できます。) 受信はTa2003ミキサーを使用し、クリスタルフィルターはIFに使用します。Ta2003の逓倍検出後、デジタルポテンショメータで音の大きさを調整し、オーディオアクティブフィルタ回路に送ります。最後にLM386でスピーカーを駆動し、ifの周波数はキャリブレーションの設定に対応しています。 3系統のbs170パラレル出力、クラスE増幅、12V電源、出力電力5Wを使用! リレースイッチングはトランシーバーに使用され、頻繁なリレースイッチングを避け、トランシーバーチャンネルの分離を改善するために遅延調整を送信する機能を持つ。 自動的にコールサインを送信する機能があり、使い勝手が良い。MCUは当店オリジナルのコードを使用しており、コード速度、側音周波数、側音サイズを調整することができます。コールサインを自分で入力することができ(自動キーモード)、パワーダウンセーブにも対応しています。 このキットのPCBボードは、88 * 30 * 120mmのアルミ製シャーシに便利に入れることができます(シェルは自分で準備する必要があり、フロントとリアパネルの開口サイズはメッシュディスクにあります)。主な指標 電源。12V 動作電流:受信≈120mA @ 12V; 発信≈1A @ 12V 送信電力:5W @ 12V 周波数範囲:。7.000mhz-7.100mhz, 1kHz / 100Hz step 作業モード: CWトランシーバー、SSBレシーバー
JANコード | 6970795536210 |
---|---|
メーカー | Putikeeg |
ブランド | Putikeeg |
